今日の産業だけでなく、日常生活でも、ポリマーなしでは考えられません。ハンドヘルドのラマン分光法は、一般的に使用されるポリマーの同定に最適であり、明白な結果が数秒で得られるためです。さらに、ラマン分析は非破壊であるため、後の使用やサンプルのリサイクルが制限されることはありません。

この研究では、さまざまな色の広く使用されているポリマーのライブラリが構築され、その後、未知のポリマーサンプルの同定に使用されました。

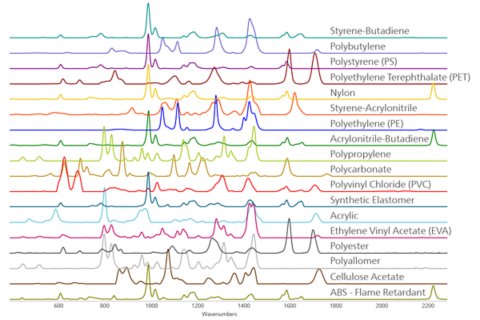

各ポリマー種について、1つのスペクトル（つまり、1つの色）が選択され、これらのスペクトルが重ね合わされました。オーバーレイ（図2）には、各ポリマーが他の分析されたプラスチックと区別される独自のスペクトルを持っていることが示されています。ピークの大部分を含むスペクトル領域は、600から1800 cm^-1まで広がっており、Mira M-1のスペクトル範囲がポリマーサンプルの測定に適していることを証明しています。

さまざまな未知のポリマーおよび異なる色の日常品や実験室のアイテムのスペクトル（図3）がライブラリと照合されました。異なる色のポリマー標準を使用して構築されたライブラリは、テストサンプルの同定に役立ちました。不透明なサンプルは色に特化して同定されましたが、透明や半透明なサンプルは、多くの場合、色としてのみ識別されます。

図4に示されているように、黒、グレー、濃い青などの暗いサンプルの信号は非常に低い強度であり、ポリマー固有のピークは観察されませんでした。これは多くの分光技術で見られる現象であり、レーザー光が炭素ブラックによって吸収されることに起因しています。

暗いサンプル（主に濃いグレーと黒）の同定が不可能であったため、それらはライブラリから除外され、透明、半透明、および薄い色のサンプルのみがライブラリに残されました。

測定されたすべてのサンプル（図3に示されているものを含む）のスペクトル相関値は、参照スペクトルとの一致度を示し、すべて0.90を超えました。したがって、すべてのポリマーサンプルはMira M-1分光計を使用して明確に同定されました。
