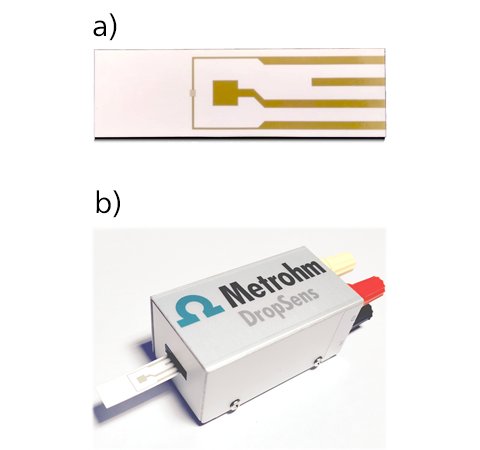

Metrohm DropSens は AUFET30 も提供しています (図 1a)、プラスチック基板に固定された金の電気化学トランスデューサー。このプラットフォームは、FET を簡単に製造できるように、すべての電極 (ドレイン-ソース チャネルとゲート) を 1 つの部品に統合する共平面配置で設計されています。この構成により、電極間で常に同じ分離距離が保たれ、半導体材料によるチャネルの変更が容易になります。ドレイン ソース チャネルは、各電極の 6 つのバンドの組み合わせシステムです。バンドのギャップの幅は 30 μm、バンドの長さは 270 μm です。ゲート電極は正方形電極 (9 mm² ) とドレイン ソース チャネルから 2 mm に配置されます。

専用コネクタ BIDSCFET (図 1b) AUFET30 は、あらゆる機器に簡単に接続できるように設計されています。ここでは、このコネクタの前面にあるスロットに AUFET30 が示されています。背面には、付属のケーブルのオス バナナ コネクタの色と一致する 4 つのメス バナナ コネクタがあり、直感的なセットアップが可能です。

I-BICABSTAT ケーブル コネクタは、バイポテンシオスタット / ガルバノスタット μStat-i 400 に含まれています。このケーブルには、 で説明されているようにラベル付けされた 5 つのオス バナナ コネクタがあります。 図 2.

FET を使用して実験を行うために、目的の実験用途に応じてさまざまな接続配置が説明されています。

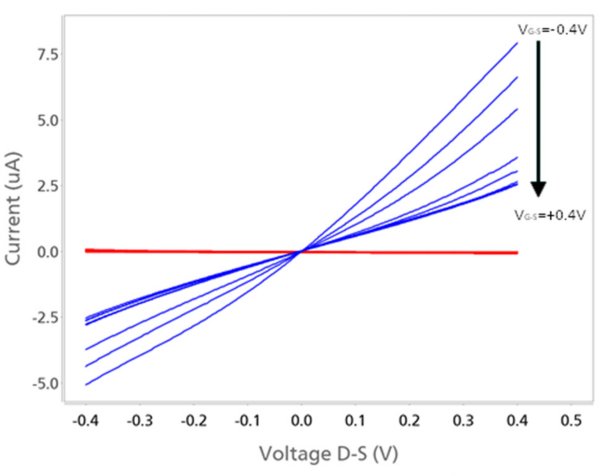

特性評価を実行するために、VGSを変化させながら、いくつかのLSV＋ADの試験を行います。 実験中はグラフィック表示領域に 2 つの曲線が同時にプロットされます。IDS対VDSを示し、そして、赤い線はIG対VG-Sを示します。さまざまな LSV+AD 実験を実行した後、図3示すように一つにプロットしたようなグラフィック表示されます。

青い線は、異なるVG-Sにおいて、-0.40V～+0.40Vに間で、IDSとVDSの間に線形相関が見られます。評価されたデバイスの線形依存性は、オーム接触がドレイン-ソースチャネルの金電極と下にある半導体膜の間に保持されていることを確認します。

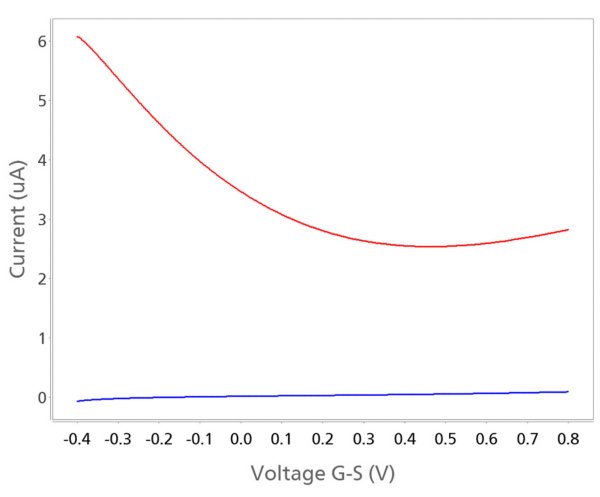

実験を開始すると、グラフィック表示領域に 2 つの曲線が同時に表示されます。名前付きの伝達曲線 I-V に対応する赤い曲線 (I_DS 対 Ⅴ_GS)、および漏れ電流に関連する青い曲線 (I_GS 対 Ⅴ_GS) (図4).

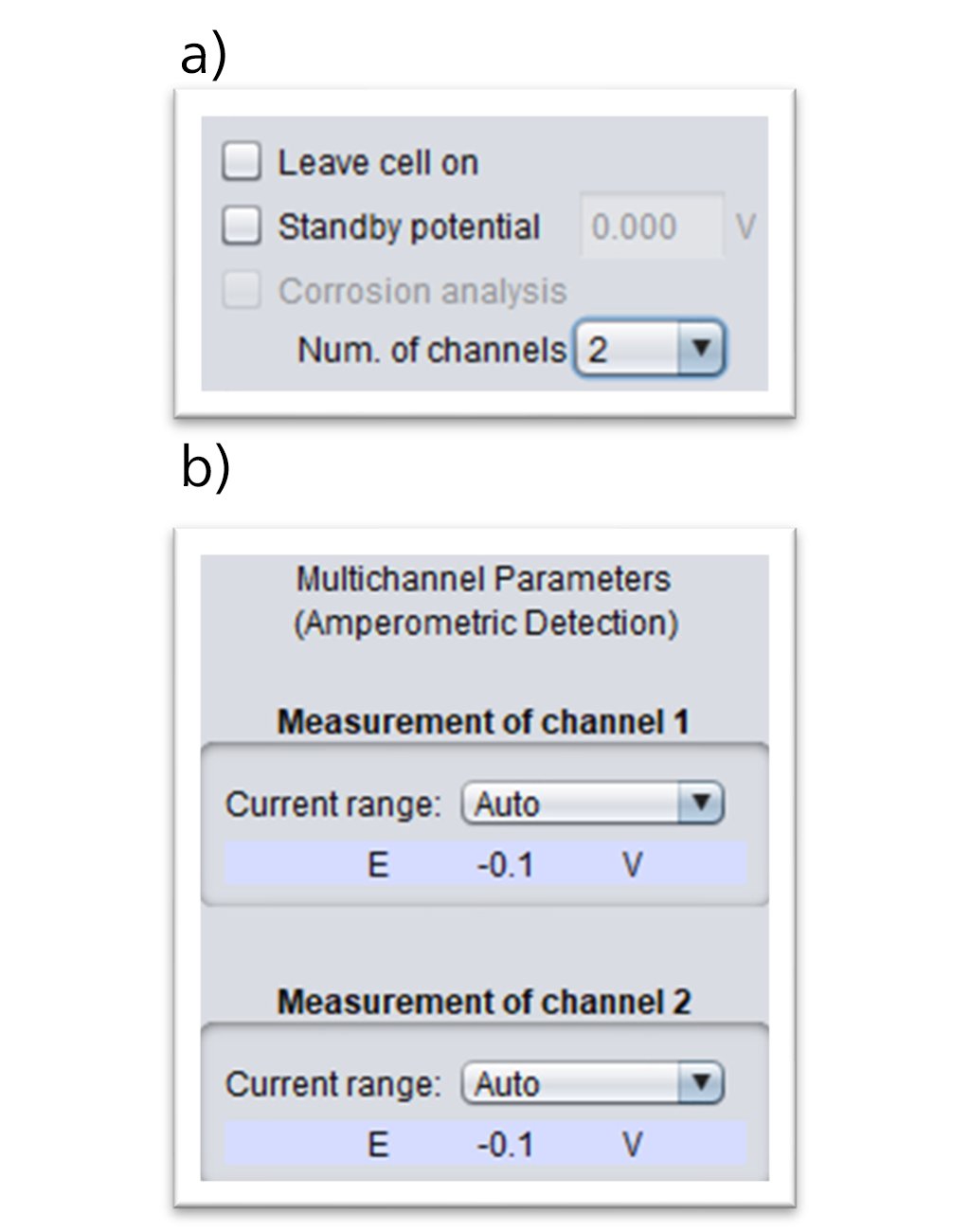

アプリケーションによっては、連続モードで測定を実行する必要があります。これは、最適なパラメータが選択されると、ゲートとソースの間に固定電圧が印加され、別の固定電圧がドレインにも印加されるためです。この場合、動作設定は伝達曲線に使用されたものと同じです。ただし、この状況では別の手法が使用されます。アンペロメトリック検出 DropView 8400 ソフトウェアで選択されます。ソフトウェアのパラメーター ウィンドウで、チャンネル数として «2» を選択します (図 5a）。次に、パラメータ ウィンドウ内の [Multichannel パラメータ] タブをクリックします (図 5b)、チャネル 1 でゲート-ソース電圧を設定し、チャネル 2 でドレイン-ソース電圧を設定します。実験を開始すると、グラフィックス表示領域に、I に関連する赤と青の 2 つの曲線が表示されます。それぞれ、IV-S対時間、IG-S対時間になります。
