Un componente importante delle batterie agli ioni di litio è il separatore, una sottile pellicola isolante elettronicamente che separa fisicamente i due elettrodi. Solitamente il separatore è realizzato in materiale polimerico.
Per misurare le prestazioni dei separatori, è stato introdotto il numero di MacMullin come rapporto tra la conducibilità ionica dell'elettrolita puro e la conducibilità ionica del foglio separatore riempito di elettrolita.
In questa Application Note, il numero di MacMullin viene calcolato applicando il cosiddetto metodo di impilamento. Questo metodo consiste nell'eseguire la spettroscopia di impedenza elettrochimica su campioni con diverso spessore dello stack, ottenuta aumentando il numero di separatori all'interno della cella. Quindi la resistenza ionica viene calcolata dall'adattamento dei dati e viene tracciata rispetto al numero di separatori nella cella. La pendenza dà il numero di MacMullin.
Un componente importante delle batterie agli ioni di litio è il foglio separatore, una sottile membrana porosa elettronicamente isolante che impedisce agli elettrodi di entrare in contatto diretto tra loro pur essendo permeabili alla corrente ionica. Per mantenere una buona prestazione della batteria agli ioni di litio, la resistenza di un foglio separatore riempito di elettrolita dovrebbe essere bassa. Di conseguenza, le informazioni sull'effettiva conduttività ionica di questi sistemi sono un parametro importante per le prestazioni di un materiale separatore.
Solitamente il focus non è sulla conducibilità ionica effettiva, ma su un'altra grandezza: il cosiddetto numero di MacMullin nm [1]. Il numero di MacMullin è il rapporto tra la conducibilità ionica dell'elettrolita puro σelettrolita e conducibilità ionica del foglio separatore riempito di elettrolita σseparatore (Equazione 1).
Pertanto, il numero di MacMullin è una quantità che descrive la diminuzione della conduttività effettiva per la presenza di un foglio separatore. Per i separatori di batterie agli ioni di litio, spesso si trova un valore compreso tra 4 e 20 [1–3]. Teoricamente, il numero di MacMullin è legato alla porosità ε e alla tortuosità τ del foglio separatore [2, 3].
Sostanze chimiche
Come elettrolita, un LiPF da 1 mol/L6 (Esafluorofosfato di litio) è stata utilizzata una soluzione in rapporto 1:1 in volume di miscela di EC (carbonato di etilene) e DMC (carbonato di dimetile, acquistato da Sigma-Aldrich / Merck KGaA) senza ulteriore purificazione. Dopo aver ricevuto, l'elettrolito è stato immagazzinato e manipolato all'interno di un vano portaoggetti riempito di argon. Come materiale di separazione della batteria è stato utilizzato un separatore a tre strati a base di polietilene/polipropilene con uno spessore di 21,5 μm.
Preparazione del campione e configurazione della misurazione
Campioni circolari con un diametro di 12 mm sono stati perforati dal foglio separatore. Per garantire una bagnatura ottimale, i campioni sono stati conservati per almeno 24 ore nella soluzione elettrolitica.
Per le misure elettrochimiche,è stata utilizzata una cella standard di batteria TSC (Figura 1) in combinazione con una configurazione Microcell HC.
Come collettori di corrente, sono stati utilizzati due elettrodi a disco planari in acciaio inossidabile (diametro 8 mm) inseriti a pressione in un manicotto in PEEK. La costante di cella è il rapporto tra l'area dell'elettrodo A (cm2) e il suo spessore l (cm), e si misura in cm-1. Per calcolare la costante di cella, sono stati misurati l'area degli elettrodi in acciaio inossidabile e lo spessore del separatore, ottenendo un valore di costante di cella di 0,0043 cm-1.
La costante di cella, insieme alla resistenza relativa al trasporto ionico bulk all'interno della rete di separatori porosi Rione (Ω), viene utilizzato nel calcolo della conducibilità σ (S cm-1, Equazione 2).
La pressione di contatto applicata sulla pila di fogli separatori imbevuti di elettroliti all'interno della cella della batteria TSC è stata regolata a circa 100 kPa utilizzando una molla placcata in oro con una costante elastica di 2,43 N mm-1. A questa pressione di contatto, non è stata riscontrata alcuna compressione significativa del foglio separatore.
Nella configurazione Microcell HC, la temperatura viene regolata tramite un elemento Peltier, con un intervallo di temperatura accessibile da -40 °C a +100 °C. Per misurare con precisione la temperatura, un sensore di temperatura Pt100 è incorporato nell'unità base della cella della batteria TSC, in una posizione molto vicina al campione. La precisione della misurazione della temperatura è di 0,1 °C rispetto alla posizione del sensore all'interno dell'unità base. Per la determinazione del numero di MacMullin, la temperatura è stata regolata a 20,0 °C.
Poiché la cella di misurazione della batteria TSC è completamente ermetica, gli esperimenti si sono svolti sul sistema Microcell all'esterno del vano portaoggetti.
Per le misure di impedenza è stato utilizzato un Metrohm Autolab PGSTAT204 dotato di modulo FRA32M. La comunicazione con il termoregolatore è integrata nel software NOVA consentendo routine di misurazione automatizzate.
Parametri di misura
Le misure di impedenza sono state eseguite a gamma di frequenza da 1 MHz a 100 Hz con an ampiezza di 10 mV.
Le misurazioni dell'impedenza sono state effettuate su campioni con diverso spessore della pila, ottenuto aumentando il numero di separatori all'interno della cella.
Dopo aver raggiunto il set point di temperatura di 20,0 °C, è stato scelto un tempo di attesa di 300 s per garantire completo equilibrio termico.
| Step | Azione da eseguire |
|---|---|
| 1 | Trasferire la cella nel vano portaoggetti e caricare la cella con un campione del foglio separatore riempito di elettrolita. |
| 2 | Estrarre la cella preparata dal vano portaoggetti e collegarla al supporto per celle Microcell HC. |
| 3 | Collegamento del misuratore (configurazione a 2 elettrodi). |
| 4 | Impostare la temperatura a 20,0 °C e attendere 300 s. |
| 5 | Esecuzione di una misurazione spettroscopica di impedenza. |
| 6 | Dopo aver terminato il passaggio 5, ripetere i passaggi da 1 a 5 aggiungendo ulteriori campioni del foglio separatore riempito di elettrolita (uno per ciclo) fino a creare una pila di cinque campioni. |
Gli spettri di impedenza risultanti per diversi spessori di stack sono mostrati in figura 2.
Alle alte frequenze, il comportamento dell'impedenza è dominato dagli effetti induttivi causati dai cavi di collegamento. L'intersezione sull'asse Z' è vicina al valore di resistenza di massa per il trasporto di ioni di massa all'interno della rete di separatori porosi. In assenza del comportamento induttivo alle alte frequenze, sarebbero identici. L'aumento alle frequenze più basse è quindi causato dalla polarizzazione degli elettrodi.
Come previsto, l'aumento dello spessore della pila con l'aggiunta di ulteriori campioni del foglio separatore imbevuto di elettrolita porta a uno spostamento a valori più elevati per il punto di intersezione a causa del valore di resistenza alla rinfusa più elevato.
Gli spettri sono stati adattati con il circuito equivalente mostrato in Figura 3.
L'induttanza Icavo tiene conto dei contributi ad alta frequenza dei cavi elettrici e dei connettori, il resistore Rione rappresenta la migrazione ionica nella rete del separatore poroso e l'elemento di fase costante CPEpol descrive la polarizzazione degli elettrodi alle basse frequenze.
I valori risultanti dipendenti dallo spessore della pila per Rione sono ceduti Tabella 2 . L'errore di adattamento di R ione era inferiore allo 0,4% in tutti i casi.
| ncampione | Rione/Ω |
|---|---|
| 1 | 3,38 |
| 2 | 5,98 |
| 3 | 8,34 |
| 4 | 10,78 |
| 5 | 13,43 |

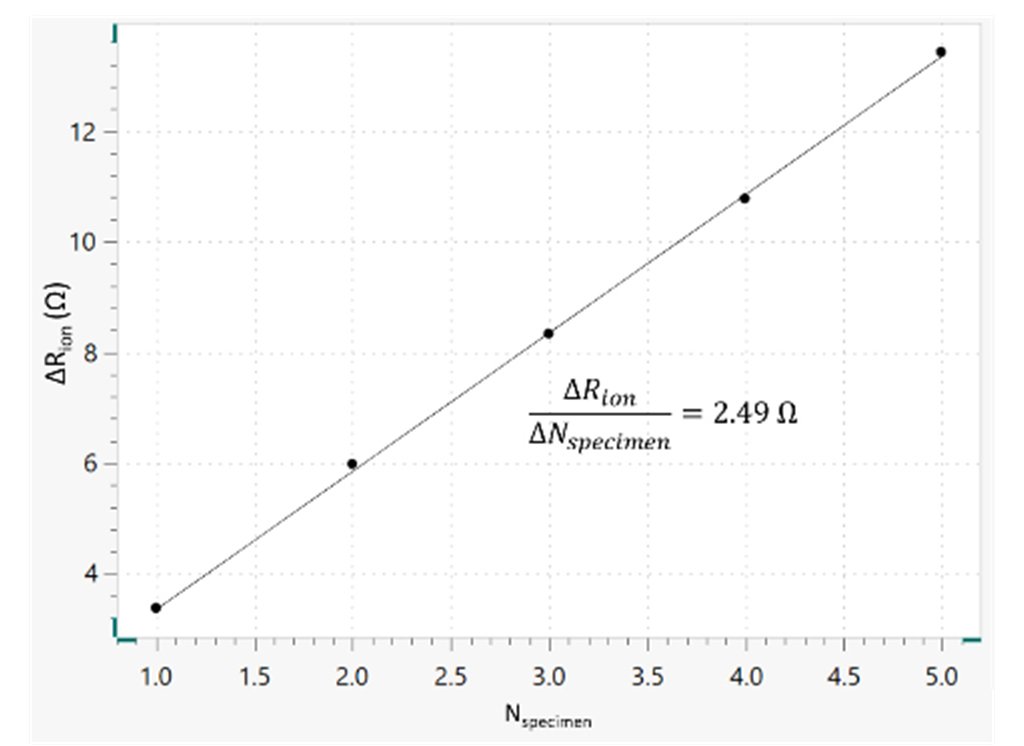

Un grafico di questi valori mostra una relazione lineare, in cui la pendenza fornisce un valore di 2,49 Ω per la variazione della resistenza ionica per campione aggiunto ΔRione / Δncampione ( Figura 4 ).
Tenendo conto dello spessore del separatore d, dell'area attiva A dell'elettrodo in acciaio inossidabile e della resistenza per provino aggiunto ΔRioen / Δncampione, la corrispondente conduttività ionica del separatore imbevuto di elettrolita σseparatore può essere calcolato come mostrato nell'Equazione 3.
Qui, un valore di σseparatore = 1,7 mS cm-1 è stato misurato a 20°C. La conducibilità della soluzione elettrolitica pura a 20,0 ° C è stata determinata essere σelettrolita = 9,9 mS cm-1.
Pertanto, è stato calcolato che il numero di MacMullin fosse nm = 5,8 che rientra nell'intervallo tipico per tali separatori [3].
Va ricordato che Raccichini et al. scoperto che il numero di MacMullin può dipendere leggermente dalla soluzione elettrolitica scelta [4], sebbene Landesfeind et al. ha mostrato che non vi era alcuna dipendenza del numero di MacMullin dal sale dell'elettrolita, dalla composizione del solvente o dalla concentrazione di sale per i campioni scelti da loro [3]. Pertanto, è necessario eseguire ulteriori ricerche per fare più luce sull'influenza delle proprietà dell'elettrolita sui valori determinati del numero di MacMullin per il foglio separatore. Idealmente, il numero di MacMullin dovrebbe essere determinato utilizzando l'elettrolita utilizzato per l'applicazione finale.
In questa Application Note, viene applicato il cosiddetto metodo di impilamento per determinare il numero MacMullin di fogli separatori. Viene utilizzata una configurazione Metrohm Autolab Microcell HC combinata con una cella standard della batteria TSC, insieme a un tipico elettrolita della batteria agli ioni di litio e un tipico materiale separatore.
I risultati qui presentati fanno parte di un sottoprogetto relativo al progetto LiMES finanziato dal Ministero Federale dell'Economia e dell'Energia nell'ambito del 7. Energieforschungsprogramm che è molto apprezzato.
